Shimadzu

HITS-X

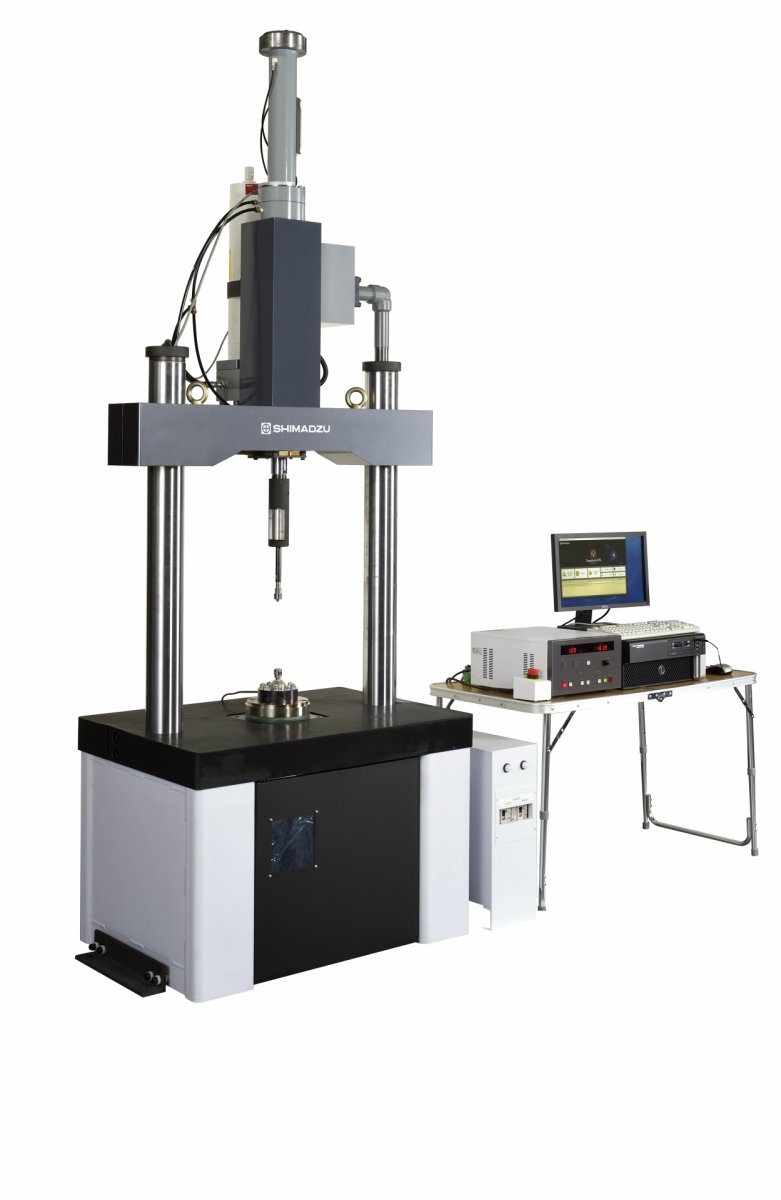

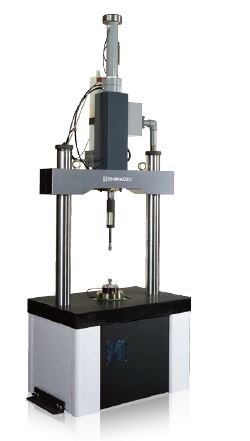

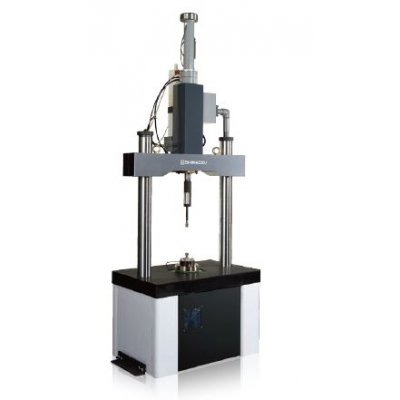

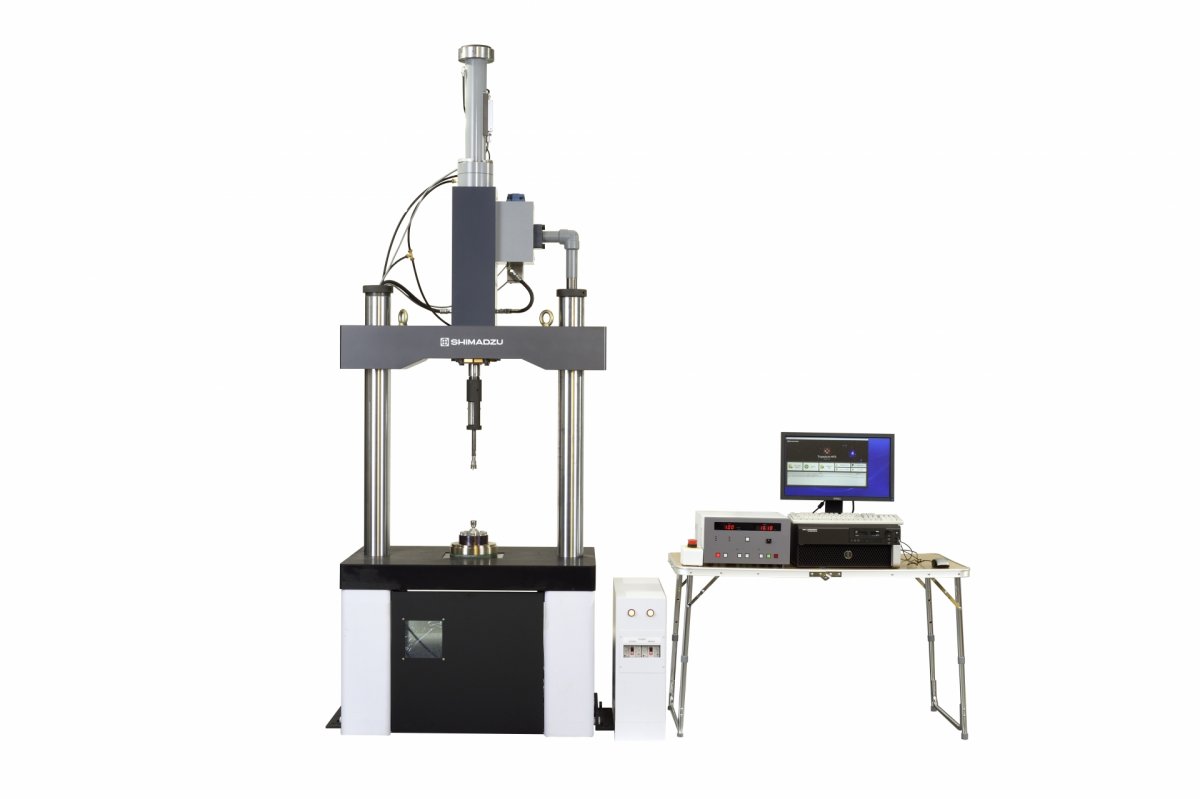

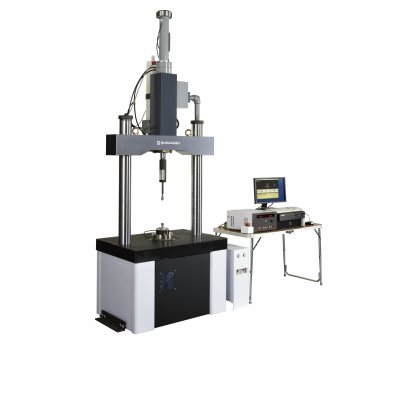

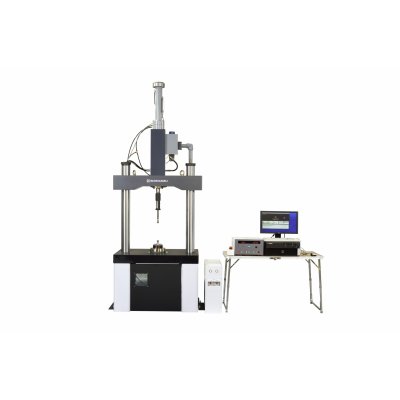

HITS –X nowoczesne urządzenie do testów zrywania – HITS-TX lub przebijania HITS-PX próbek materiałów w warunkach wysokich prędkości aż do 20 m/s (72km/h). Służy do badania zmiany właściwości mechanicznych materiałów w funkcji szybkości odkształcania.

Urządzenie dedykowane zwłaszcza dla działów badawczo rozwojowych w branży transportowej (motoryzacja, lotnictwo).

Zrywarka wysokich prędkości HITS-X została zaprojektowana z myślą o prowadzeniu badań wytrzymałościowych zrywania i ściskania (przebijania) materiałów w dynamicznych warunkach pracy.

Wartości parametrów wytrzymałościowych (granica plastyczności, granica wytrzymałości) mogą zmieniać się gdy szybkość odkształcenia rośnie. Zastosowanie zrywarki wysokich prędkości pozwala zasymulować rzeczywiste warunki odkształcenia materiału, jakie występują na przykład przy zderzeniu pojazdów w ruchu.

Zrywarka wysokich prędkości Shimadzu HITS-X pozwala na prowadzenie badań zrywania HITS TX lub przebijania HITS PX materiałów w zakresie szybkości odkształcenia odpowiednio od 0,0001 m/s do 20 m/s (72 km/h) – dla zrywania a w przypadku przebijania od 1 m/s do 20 m/s.

Zastosowanie głowicy pomiarowej 10 kN oraz tłoka o długim, wynoszącym 300 mm skoku umożliwia prowadzenie badań dla próbek o znacznej średnicy i długości, a wysokowydajny konwerter z częstotliwością próbkowania 2 MHz bezstratną analizę danych.

Hydrauliczny, chłodzony powietrzem napęd znajdujący się w podstawie maszyny dodatkowo stabilizuje urządzenie, oszczędza miejsce i nie wymaga dodatkowego obiegu wody chłodzącej.

Osłona bezpieczeństwa w standardzie zapewnia bezpieczeństwo użytkownika w trakcie testów materiałów kruchych – ceramika, kompozyty.

Zakresy badawcze urządzenia

  • Zakres siły do 10 kN w kierunkach zrywania lub przebijania
  • Skok tłoka 300 mm
  • Zakres szybkości odkształcania zrywania od 0,0001 m/s do 20 m/s; przebijanie od 1 m/s do 20 m/s
  • Szerokość części uchwytowej dla próbek płaskich do 13 mm grubość od 0,5 do 3 mm; dla próbek okrągłych mocowanie gwintowane M12 x 1,5.

Urządzenie spełnia wymagania norm ISO 6603-2 (Tworzywa sztuczne -Badanie zachowania się sztywnych tworzyw sztucznych podczas przebicia udarowego -Część 2: Instrumentalne badanie udarności) oraz ASTM 3763.
