Supercritical Fluid Extractor

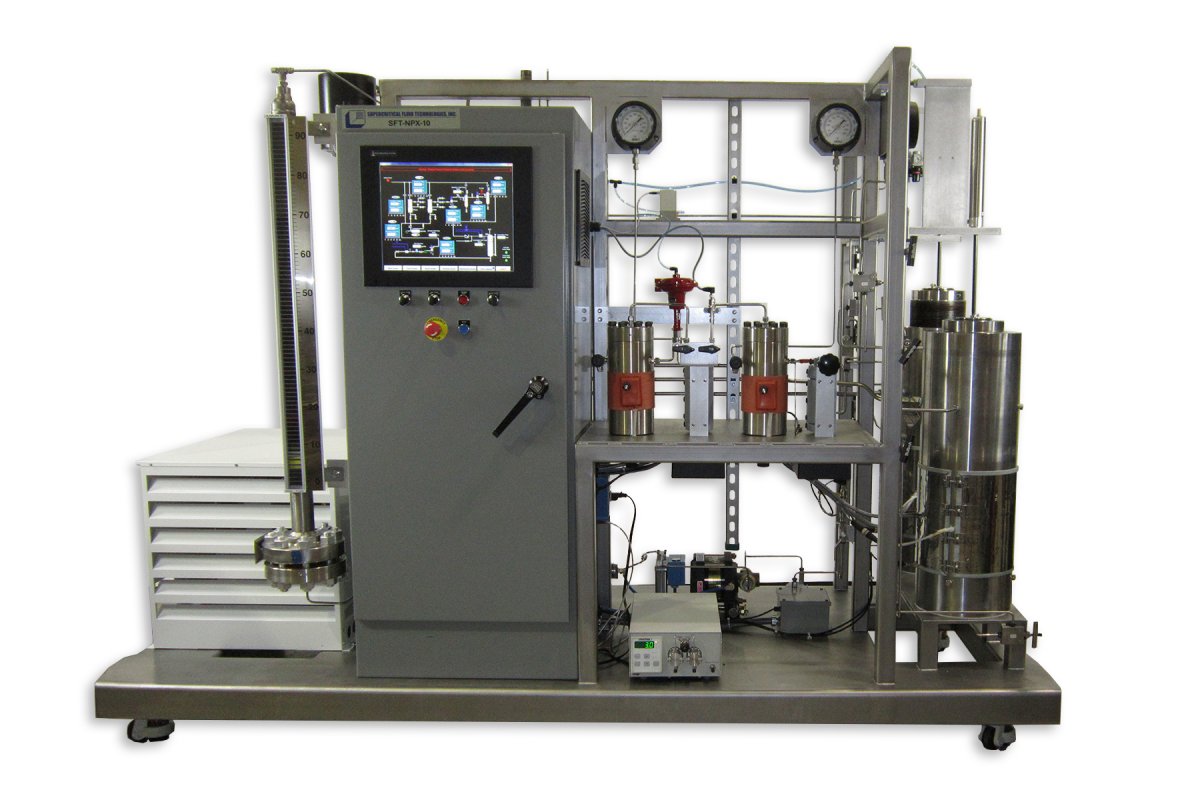

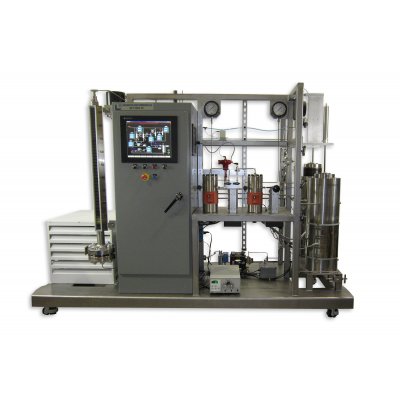

NPX-10 - Ekstraktor Produktów Naturalnych

Model SFT-NPX-10 jest przeznaczony do przeprowadzania ekstrakcji cieczą w stanie nadkrytycznym. Możliwe jest prowadzenie procesu w pojedynczym lub opcjonalnie w dwóch 10 litrowych naczynkach ekstrakcyjnych z jednym lub dwoma separatorami, przy warunkach pracy do 690 barów i 120°C.

System jest zamontowany na ruchomej ramie stalowej malowanej proszkowo. Ciśnienie jest kontrolowane w naczynku (naczynkach) ekstrakcyjnym (ekstrakcyjnych) oraz w separatorze (separatorach) za pomocą zaworów sterujących typu KämmerTM i elektrycznych wymienników ciepła.

Opcje konfiguracji systemu

System podstawowy:

  • 1 naczynie ekstrakcyjne 10 litrów
  • Ciśnienie 5000 lub 10000 psi
  • Przepływ CO2: 1 kg/min
  • Kontrola ręczna
  • Pojedynczy separator

Dostępne opcje:

  • Drugie naczynie ekstrakcyjne
  • Drugi separator
  • Automatyczna kontrola naczynek
  • Masowy przepływomierz Cariolis’a
  • Kontrola dotykowy panel operatorski HMI ze sterownikami PLC
  • Dodawanie współrozpuszczalnika
  • Zawrót CO2
  • Rama stalowa
  • Kontrolery SCADA

Opcje kontroli PLC/HMI

Opcjonalnie dostępny system do sterowania HMI/PLC wykorzystuje zautomatyzowane programowalne systemy kontroli typu cRIO firmy National Instruments do regulacji ciśnienia, przepływu oraz temperatury zmiennych procesowych.

Specyfikacja

Konfiguracja standardowa:

  • Maksymalne ciśnienie pracy: 10 000 psi (68.9 MPa)
  • Maksymalna temperatura pracy: do 120°C
  • Szybkość przepływu: do 1 kg/min CO2 przy 10 000 psi (68.9 MPa); opatentowany elektromagnetyczny regulator do dokładnego dostarczania ciekłego CO2.
  • Naczynie (naczynia) ekstrakcyjne: objętość 10 litrów (lub opcjonalnie 2 x 10 litrów)
  • Zbieranie frakcji:
    • Objętość separatora 1: 0.75 L
    • Maksymalne ciśnienie dla separatora 1 – do 2900 psi (20.0 MPa)
    • Maksymalna temperatura pracy separatora 1: 80°C

Wymagania systemowe:

  • Zasilanie: 110/220 V, 50/60 Hz
  • Dostarczenie ciekłego gazu: cylinder z ciekłym CO2 oraz rurą zanurzeniową.
  • Powietrze: suche, z regulacją ciśnienia do 110 psi (0.76 MPa)
