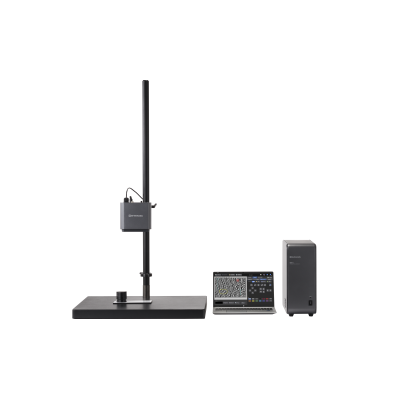

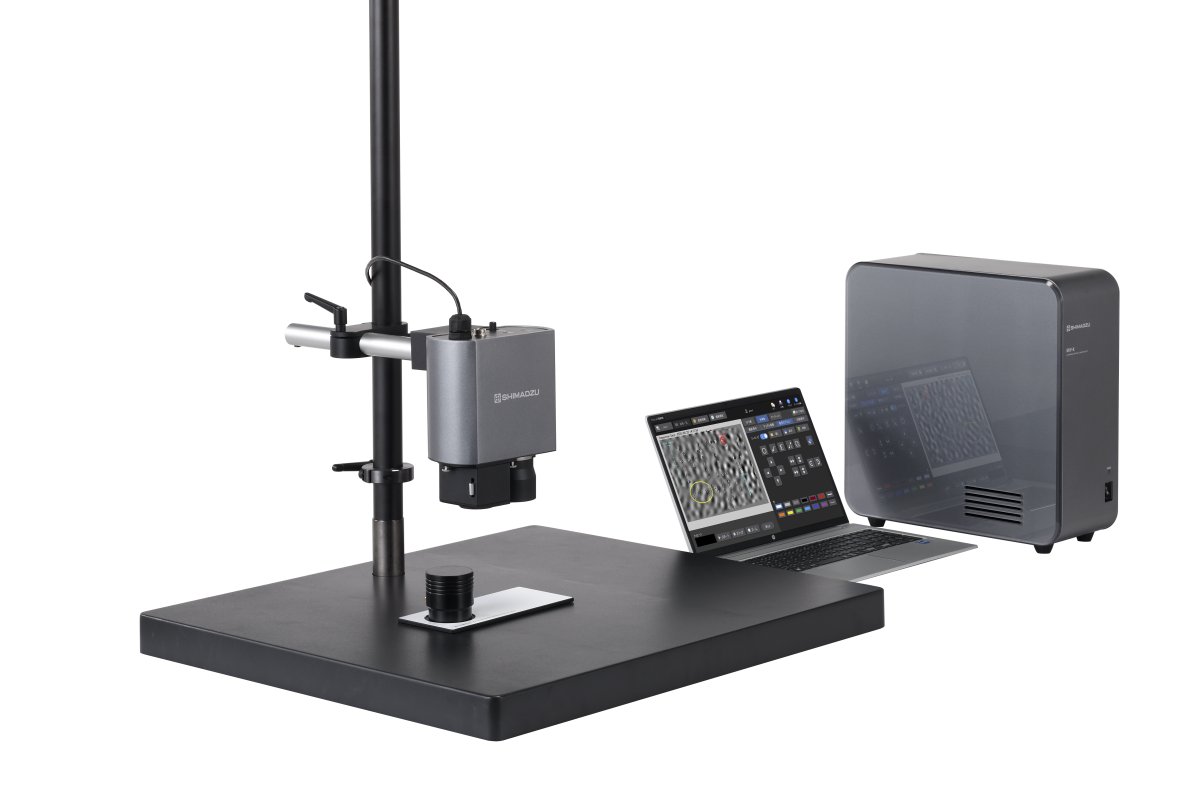

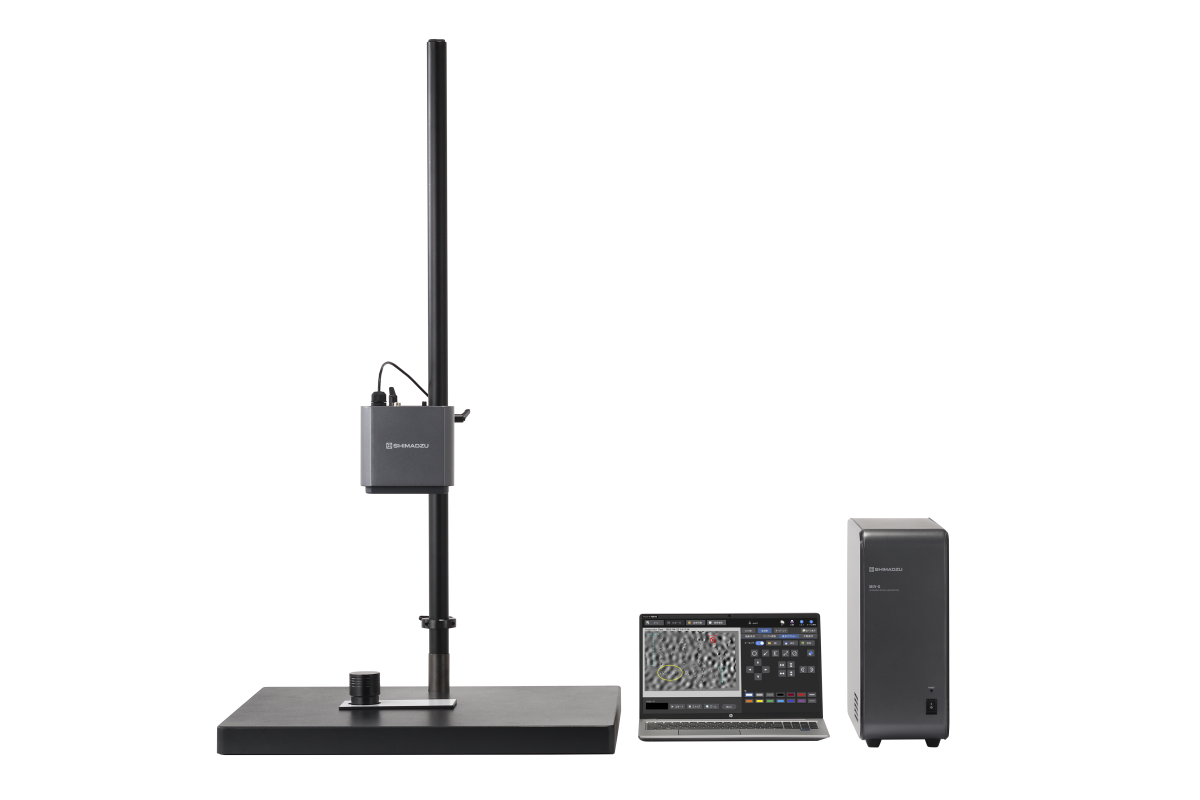

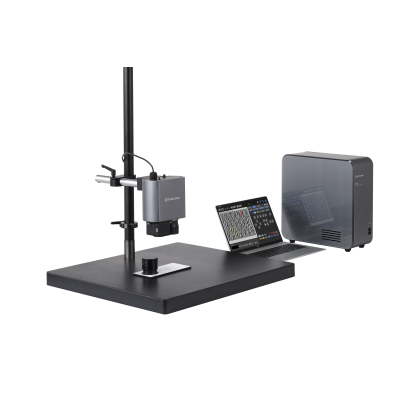

Defektoskop ultradźwiękowy MIV-X

Oryginalna technologia Shimadzu, która łączy konwencjonalną metodę szerograficzną ze stroboskopem. Dzięki opatentowanej przez Shimadzu technice obrazowania optycznego, nowy defektoskop MIV-X wykrywa wady na powierzchni i w obszarze przypowierzchniowym umożliwiając łatwą identyfikację pęknięć, pustych przestrzeni lub rozwarstwień i złuszczania, których normalnie nie można sprawdzić wizualnie.

Defektoskop MIV-X wykorzystuje fale ultradźwiękowe i światło do wykrywania wad ukrytych na powierzchni lub w pobliżu powierzchni kontrolowanego obiektu. Propaguje fale ultradźwiękowe na powierzchni badanego obiektu i wykorzystuje oświetlenie laserowe i kamery do wykonania pomiaru interferencji różnicowej (metoda szerograficzna) do pomiaru niewielkich przemieszczeń powierzchni występujących z powodu drgań. Urządzenie MIV-X znajduje zastosowanie w branżach takich jak transport, materiałoznawstwo, chemia, półprzewodniki, elektronika i energetyka.

W porównaniu z typową ultradźwiękową detekcją wad MIV-X umożliwia kontrolę wsadową szerokiego obszaru w polu widzenia kamery, doskonałą kontrolę powierzchni i w warstwie przypowierzchniowej bez obaw o różnice w impedancji akustycznej, nawet w przypadku odmiennych materiałów.



Funkcja usuwania szumów

Stan propagacji fal ultradźwiękowych jest wyświetlany jako ruchomy obraz, co pozwala na uzyskanie wyraźniejszego obrazu. Funkcja do usuwania szumów ułatwia identyfikację wad.

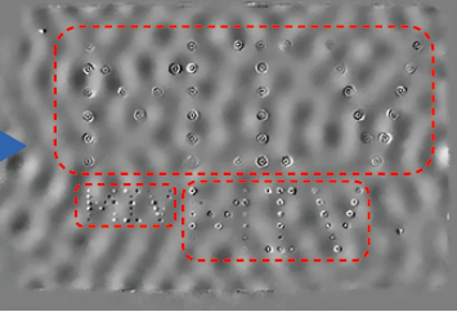

Próbka z wygrawerowanym napisem "MIV":

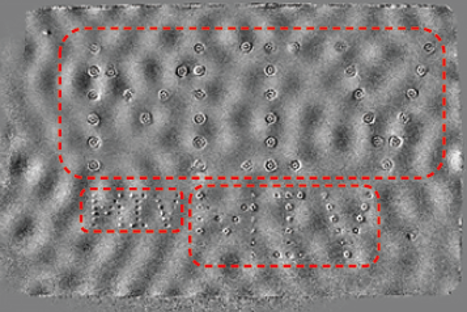

Obraz standardowy Usuwanie szumów włączone Filtr fal tła włączony
1 2 3

Pozostało nieco szumu

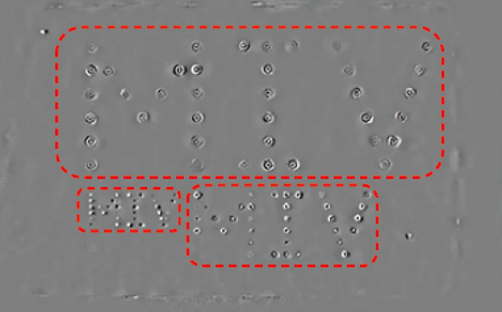

Szum jest usunięty pozostawiając

czysty obraz

Obraz z wyraźnym tekstem





Inspekcja rozległego obszaru w krótkim czasie

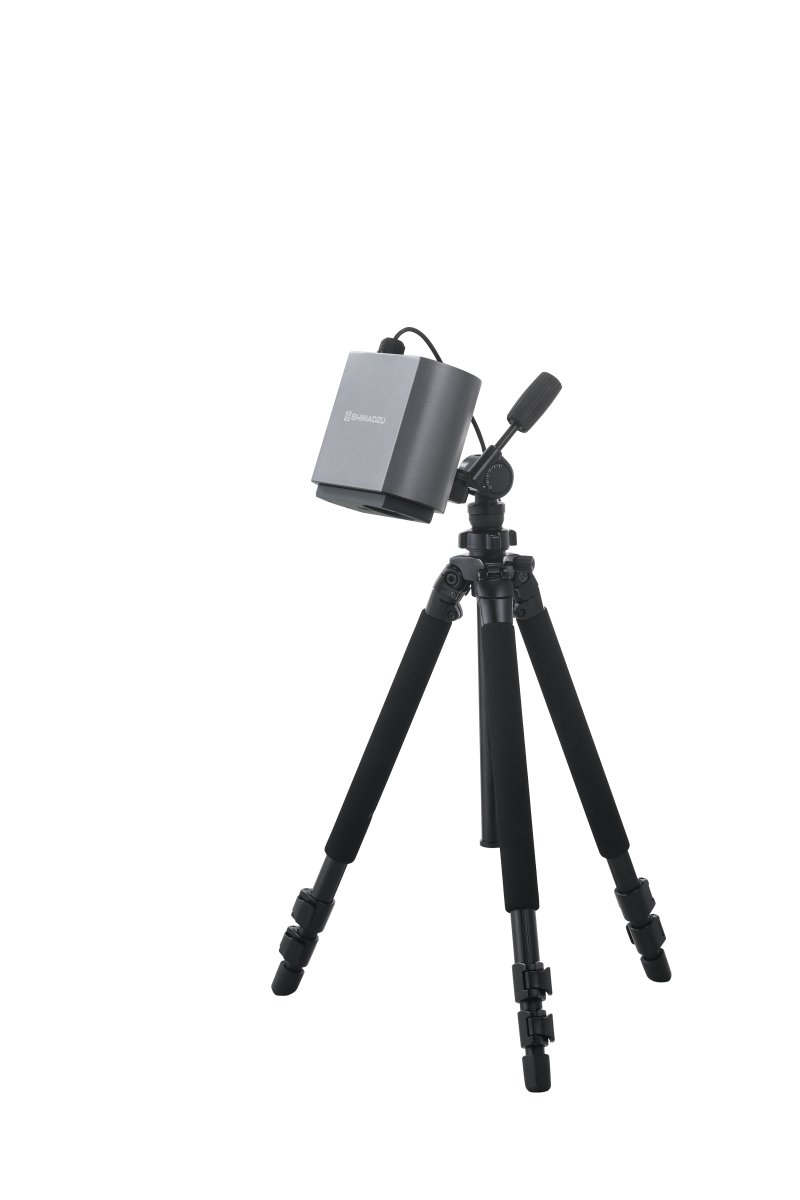

Czas inspekcji wynosi 25 sekund lub mniej dla obszaru do 400 x 600 mm. Dzięki zastosowaniu dodatkowego statywu możliwe jest wykonanie pomiaru większego obiektu z obszarem badanym o wymiarach nawet do ok. 1 m.











Zoom optyczny

statyw

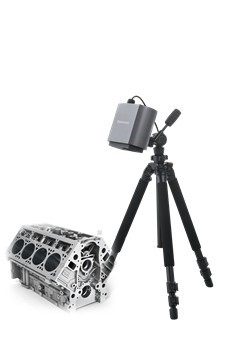

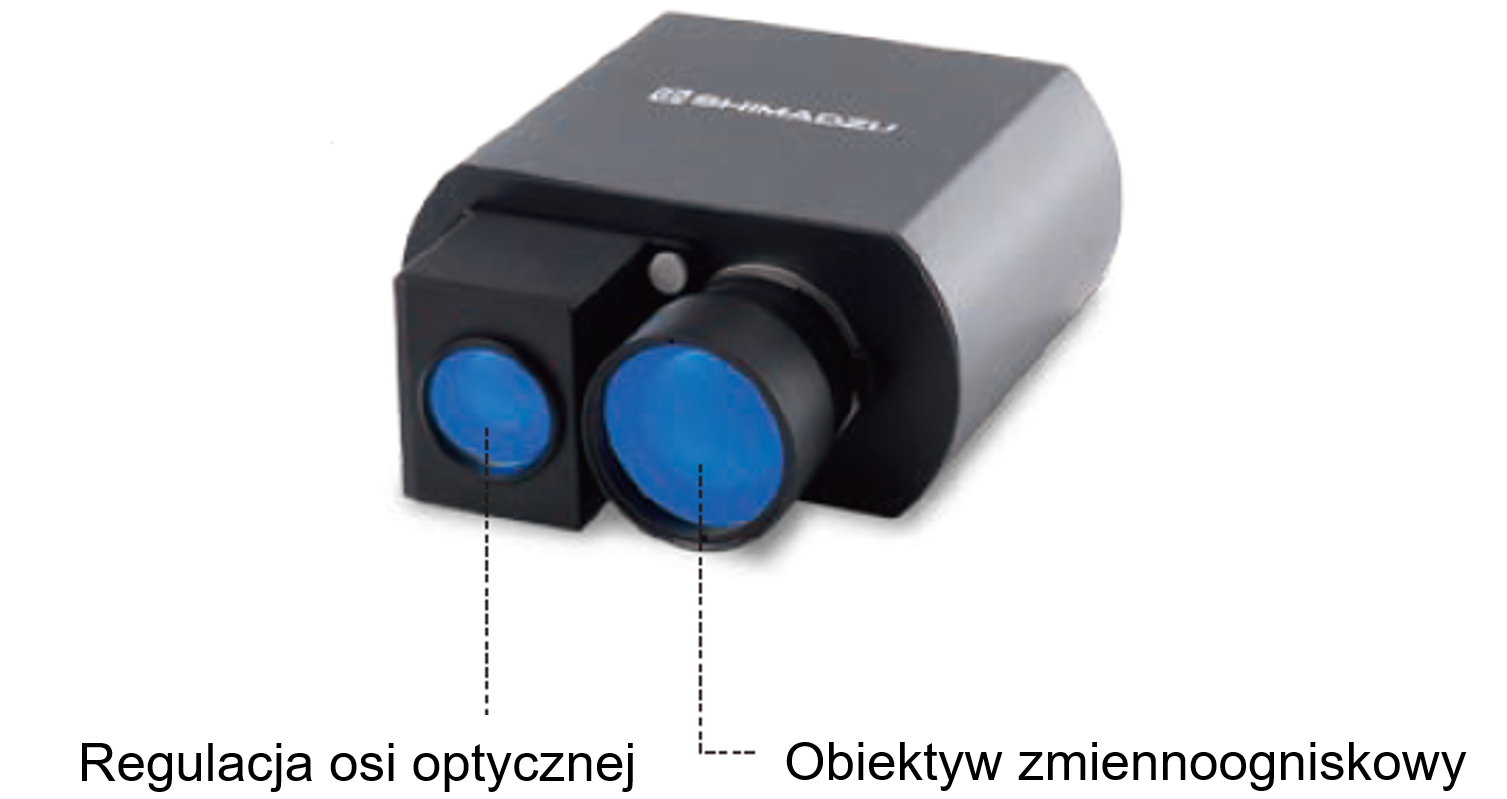

Opcjonalny obiektyw zmiennoogniskowy do wykrywania mniejszych wad zmniejsza minimalny rozmiar pola detekcji o około dwa razy (dla standardowego MIV-X: od około 1 mm do 0,5 mm średnicy). Możliwa jest również regulacja osi optycznej lasera, co poprawia równomierność napromieniowania.



zoom



Łatwe określenie rozmiaru i pozycji wady

Szybkie zaznaczanie średnicy i długości defektu z możliwością dodania własnego zaznaczenia i skali.
