Shimadzu

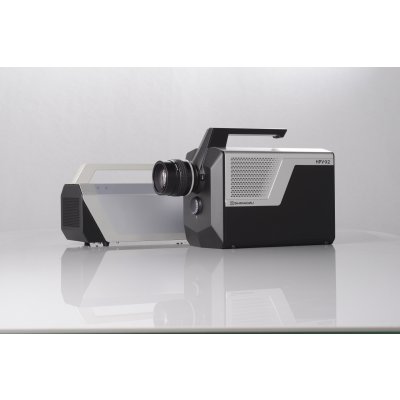

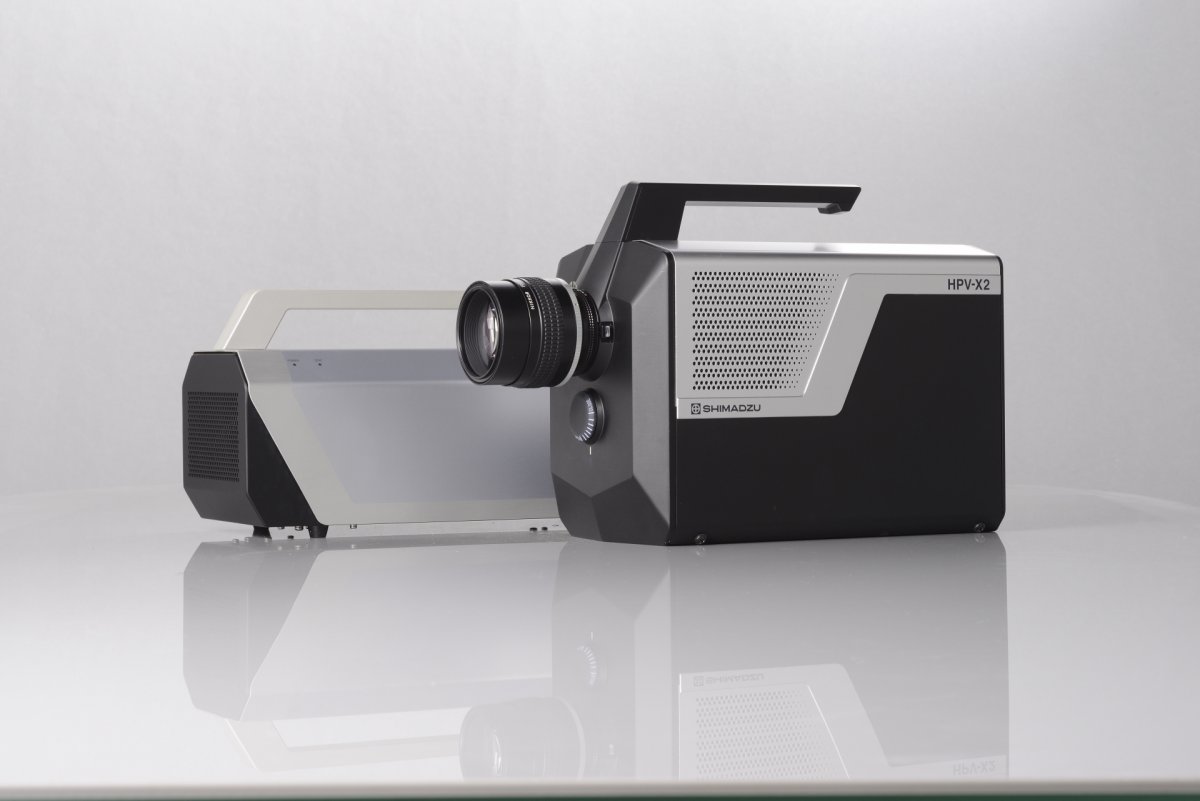

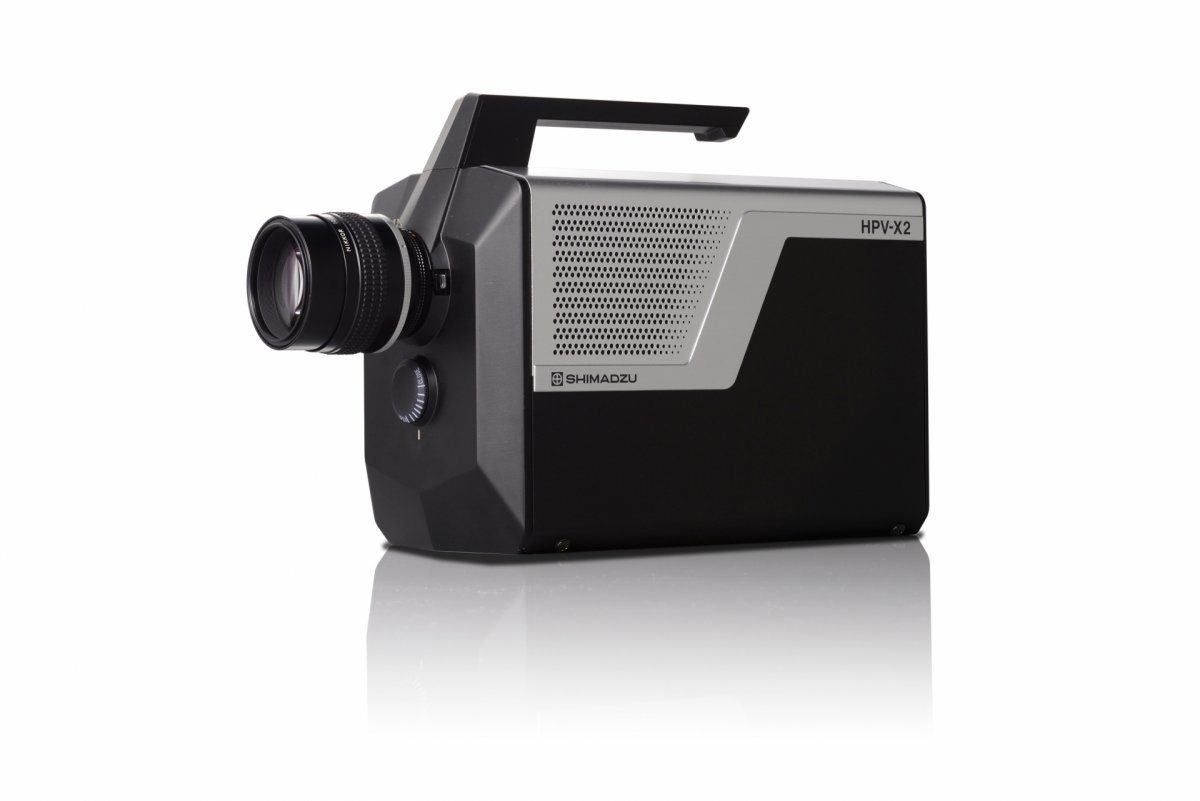

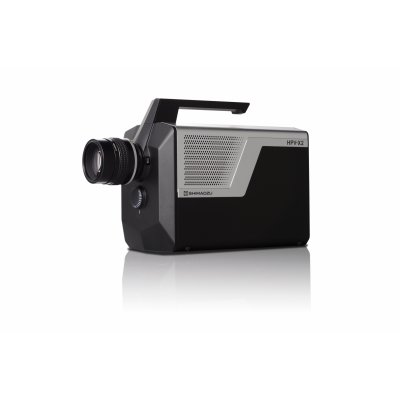

Ultraszybka kamera Hyper Vision HPV-X2

Najszybsza cyfrowa kamera o rozdzielczości 100 000 pixeli do rejestracji ultraszybkich dynamicznych takich jak: badania udarowe, fale uderzeniowe, obrazowanie ultraszybkich procesów niszczenia w materiałoznawstwie, z szybkością nagrywania do 10 000 000 klatek na sekundę. Możliwość zastosowania komercyjnie dostępnych obiektywów zwiększa możliwości zastosowania kamery zarówno do zdjęć makro (laboratorium) jak i plenerowych (balistyka, wybuchy).

Ultraszybka kamera Shimadzu HPV-X2  jest najnowocześniejszą kamerą opracowaną do rejestracji ekstremalnie szybkich procesów w wysokiej rozdzielczości. Wydajny sensor kamery FTCMOS2 umożliwia rejestrację filmów przy rozdzielczości do 100’000 pixeli (400 x 250) i szybkości do 10 milionów klatek na sekundę (FPS). Czułość świetlna matrycy 16 000 ISO z synchronizacją z dwiema kamerami klatka po klatce umożliwia łatwe skonfigurowanie do bezkontaktowych pomiarów cyfrowej korelacji obrazu (CKO) w 3D z bardzo dużymi częstotliwościami. Uniwersalne mocowanie obiektywu Nikon F-type pozwala na zastosowanie szerokiej gamy dostępnych komercyjnie obiektów o wymaganej przez użytkownika ogniskowej .

Kamera jest mocowana na statywie ustawianym przed obserwowanym obiektem, może być stosowana w warunkach zarówno laboratoryjnych jak i plenerowych.

Film zarejestrowany przez kamerę może zostać zapisany w najpopularniejszych formatach.

Przykładowe aplikacje:

  • Obserwacje ultraszybkich procesów w wysokich rozdzielczościach: wybuchy, fale uderzeniowe, hydrodynamika, kruche pękanie materiałów, propagacja pęknięć (CT COD), przeskok iskry, balistyka itp.
  • W połączeniu ze statyczną maszyną AGX-V2 lub dynamiczną zrywarką wysokich prędkości HITS-X umożliwia szczegółową obserwację i analizę pęknięć materiałów kompozytowych CFRP
  • Cyfrowa korelacja obrazu w 3D

Podstawowe parametry:

  • Wysoka rozdzielczość 400 x 250 pikseli niezależnie od prędkości nagrywania
  • Szybkość nagrywania do 10 milionów FPS
  • Ilość klatek filmu do 256
  • Obraz monochromatyczny – 10 bitowa skala szarości
  • Trzy moduły nagrywania – nagrywanie ciągłe, wewnętrzne wymuszenie nagrania, zewnętrzne wymuszenie nagrania.
  • Mocowanie obiektywu Nikon F-Type.
