Shimadzu

SMX-1000 Plus

Nowoczesny system obrazowania rentgenowskiego do obserwacji powierzchni detali (w wysokiej rozdzielczości) oraz do prześwietleń drobnych elementów.

Zastosowanie: złącza elektroniczne, płytki drukowane, ogniwa elektryczne, cienkościenne zbiorniki i inne.

System obrazowania rentgenowskiego Shimadzu serii SMX-1000 plus jest następcą systemu SMX -1000. Nowa wersja systemu oferuje w odniesieniu do poprzedniej, prostszą, bardziej intuicyjną obsługę i nawigację oraz lepszej jakości obraz.

Wybór miejsca obserwacji jest prosty, wystarczy wybrać na wyświetlanym, na panelu obrazie z kamery optycznej, interesujący obszar, a detektor zostanie na niego automatycznie skierowany.

Zastosowanie płaskiego detektora promieniowania pozwala na uzyskanie wyraźnych zdjęć, przy dużych powiększeniach, w wysokiej rozdzielczości i bez zniekształceń i cieni. Opcje edycji obrazu: korekcja jasności oraz kontrastu ułatwia zlokalizowanie interesujących użytkownika obszarów.

Detektor i lampa rentgenowska może też zostać obrócony o kąt do 60°, w celu zobrazowania obiektu z innej płaszczyzny co pozwala na wykonanie dokładnej analizy bez konieczności obracania badanego detalu.

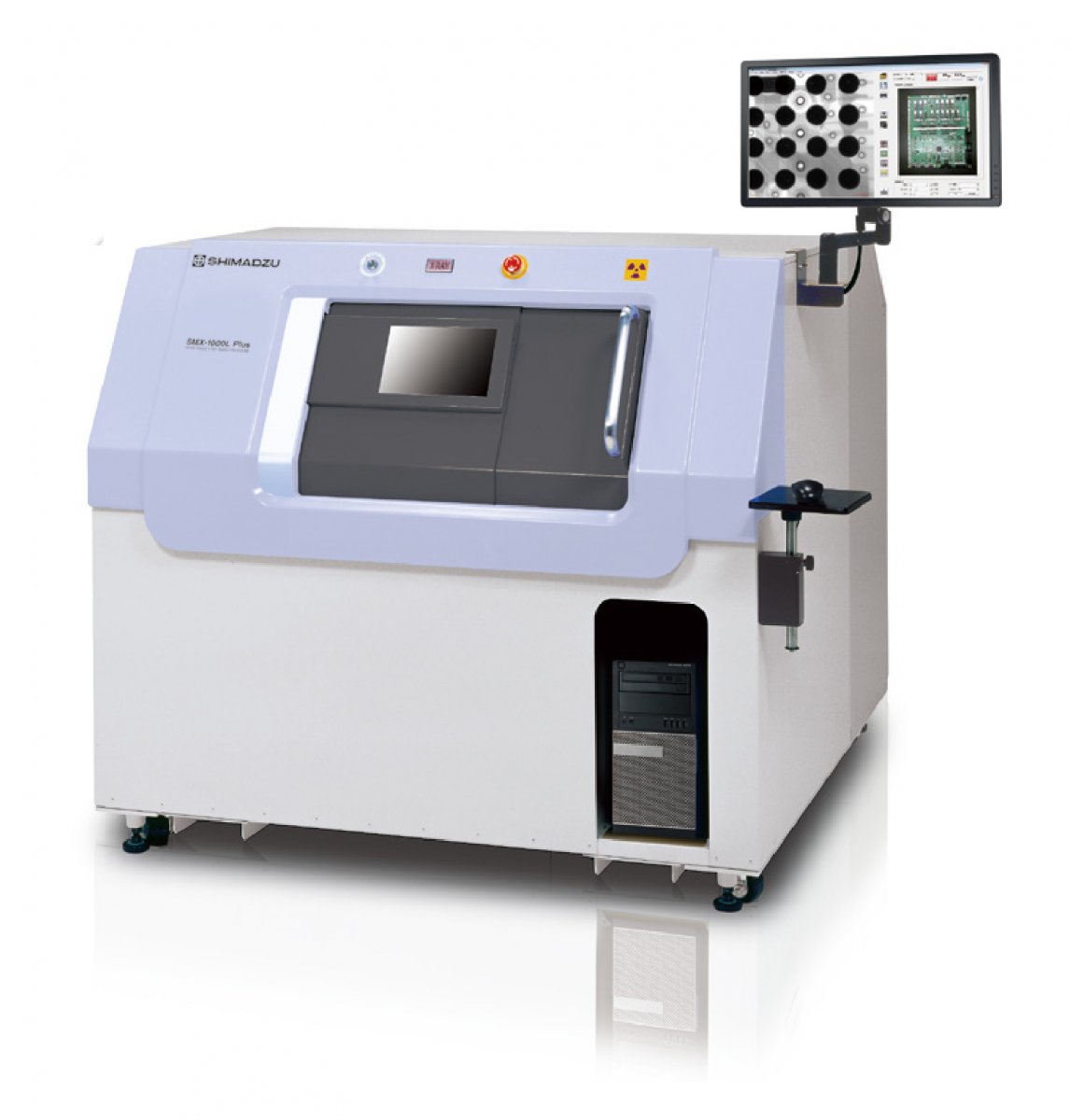

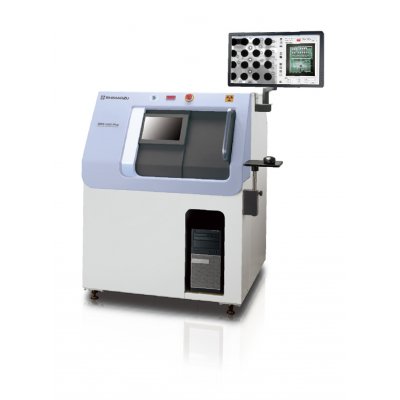

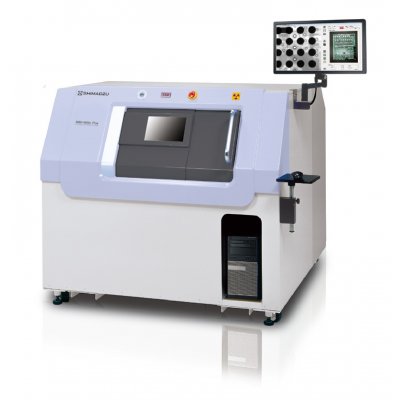

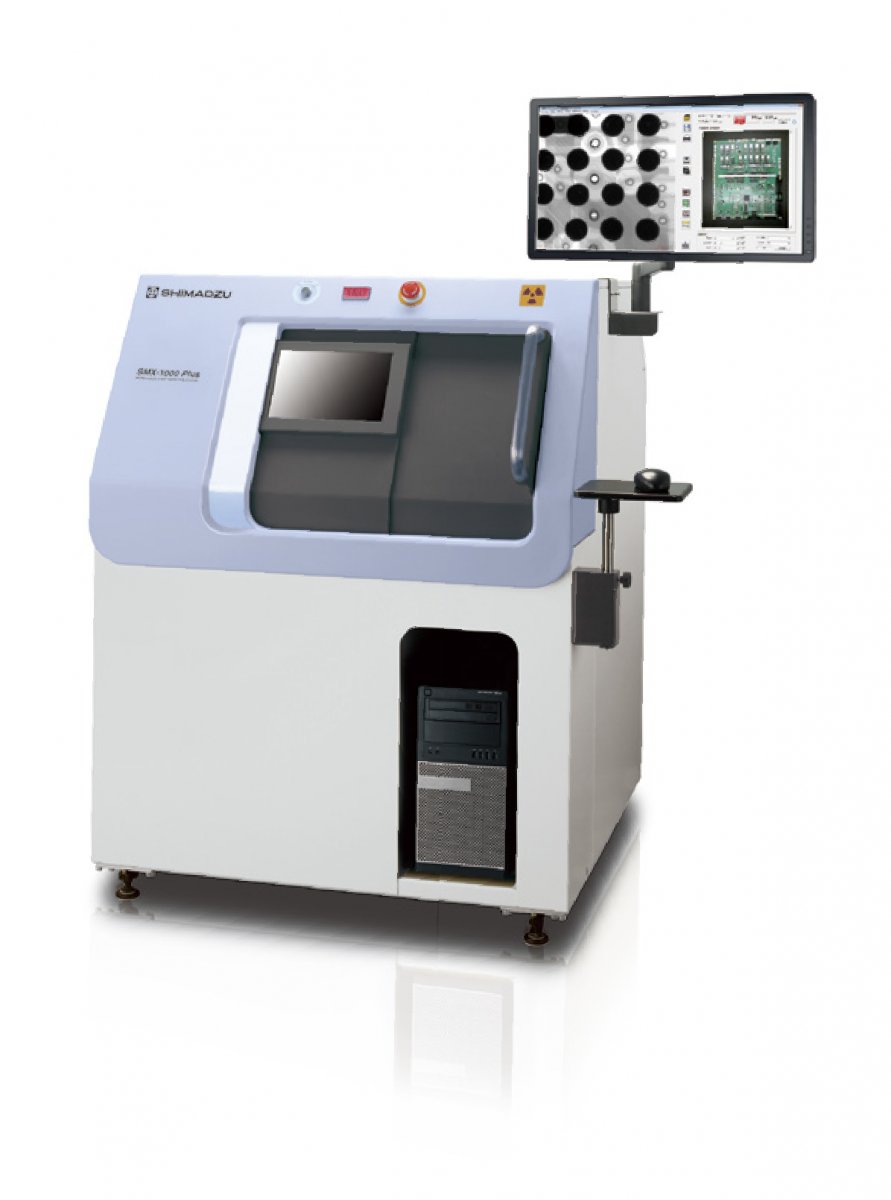

Urządzenie produkowane jest w dwóch wersjach różniących się wielkością komory.

Podstawowa wersja SMX -1000 Plus ma możliwość obserwacji obiektów o wymiarach powierzchni 350 mm na 400 mm, maksymalna waga obiektu może wynosić do 5 kg.

Najważniejsze parametry

  • Maksymalne wymiary powierzchni badanego obiektu 370 mm x 400 mm, rekomendowana wysokość obiektu do 90 mm
  • Maksymalna waga obiektu do 5 kg
  • Zakres powiększenia od 8x do 161x
  • Maksymalna rozdzielczość obrazu 5 µm
  • Pole analizowanego obszaru 1,7 mm²  do 35 mm²
